一、項目概況

項目位于新城大街以西、南三環以南、新立城大壩以北、伊通河以東，總面積57.8平方公里。采用模型模擬手段，劃分為五個匯水單元，規劃雨水管線總長147.622公里，規劃污水管線總長154.375公里。

至2035年，形成布局合理、安全可靠、環境良好的現代化城鎮雨水排水體系，基本達到3年一遇能力，50一遇內澇可控。同時以問題為導向、重點解決區域核心問題，結合管網豎向設計、提高設計標準及覆蓋率，保障凈月區西部排水和防澇安全。實現管網全覆蓋和污水全收集、全處理，遠期達到100%收集處理。

二、項目亮點

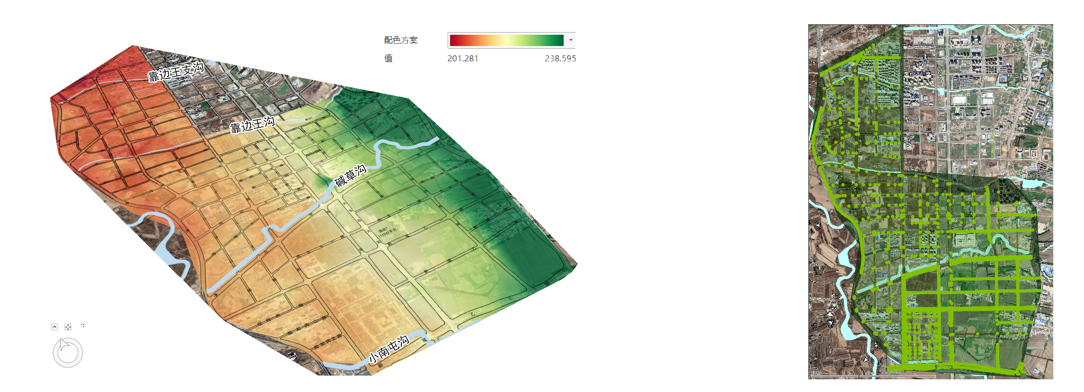

1、二維地面漫流模型。當雨水管網超負荷或管段損毀時，地表形成臨時泄洪通道，洪水根據自然地勢排泄。建立二維地表漫流模型，能有效的觀察在徑流地表自由移動時匯流路徑和積水位置，為選取洪水蓄滯設施、研究地表臨時行洪通道、評估洪水積水風險、調控超標降雨等工作提供模型依據。

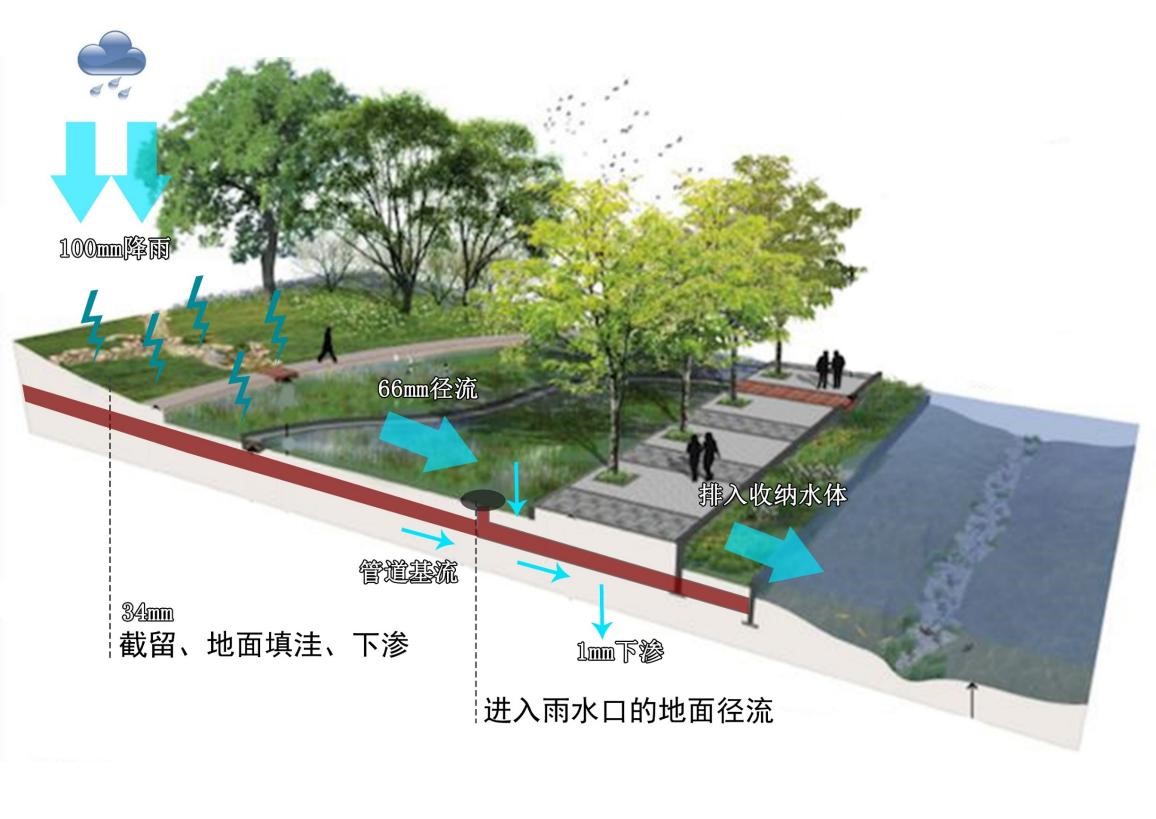

2、徑流模型模型。雨水降落在城市地表經過截留、地面填洼、滲透等過程，轉化為直接地面徑流，最后轉化為進入雨水口的地面徑流，徑流進入雨水管道同基流匯合，經過地下管網、排水設施、溢流口等，最終進入受納水體。根據規劃用地性質分析，確定該區域綜合徑流系數0.5。

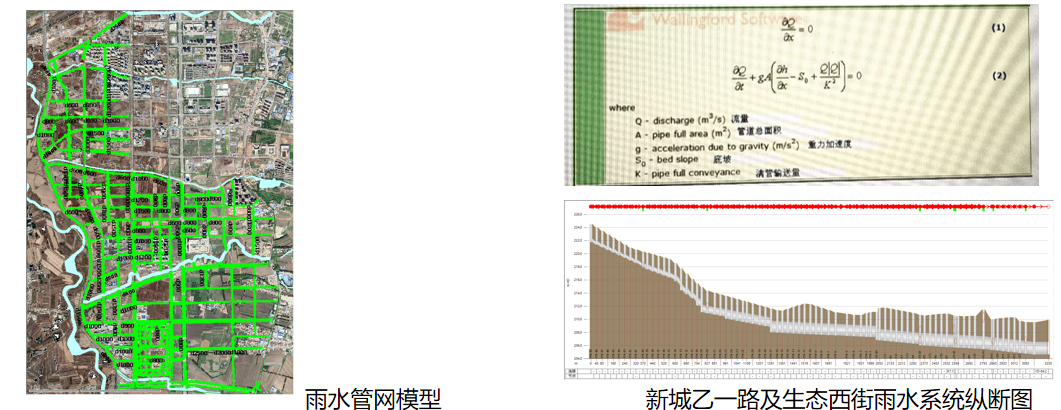

3、管網水力模型。按照既有管線、已設計管線和規劃排水豎向成果進行數據錄入，結合現場調研、相關單位資料查詢。有施工圖的排水數據按照設計業主提供的資料進行數據錄入。確定所有雨水的檢查井編號、檢查井類型、地面標高、檢查井形狀、井深，管道的上下游檢查井編號、管底標高，管線材質、埋深等。

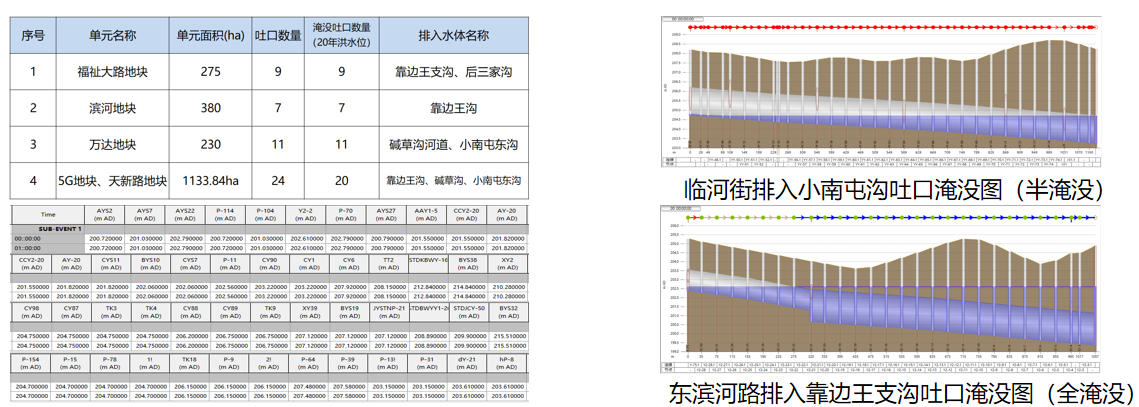

4、河道水位模型。跟據業主提供的后三家溝、靠邊王溝、靠邊王支溝、堿草溝、小南屯溝水利資料， 20年洪水位高程如下表。該區域共規劃51個市政道路雨水吐口，在河道位于20年洪水位時，有47個吐口處于淹沒出流狀態。將河道20年洪水位帶入水力模型，此區域雨水管網在頂托狀態下，驗證不同降雨工況下，此區域排水防澇安全性。

 三、項目總結

分院參與人員共24人，項目組成員通過本次歷練，鞏固了排水規劃業務，提升了排水規劃能力，鞏固了匯水區劃分、排水管網水力計算和排水系統布置能力。在技術培養方向，結合項目組成員擅長的排水管網改造工程經驗、場站設計經驗和水環境綜合治理經驗，融合了宏觀規劃思維，對項目組成員綜合能力了較大提升。在項目管理方向，通過五個單元組織梯隊建設，提升了項目組的協調管理能力。
